产品简介

        Agate7016是东土科技推出的新一代高性能工业数采隔离网关产品，满足国家和行业关于安全可靠、国产化的相关要求，通过内部采集计算机与现场各种PLC、DCS、智能仪表等设备进行数据通讯，采集现场工业数据；然后将这些数据转换为专用标准，通过隔离板送到外部数据服务器中，并转化为各种标准数据服务类型，供外部的数据采集系统使用。

        Agate7016是一款基于工业物联网架构设计，采用“2+1”（双主机+隔离板）架构实现的工业级软硬件一体化设备。本产品为内网安全要求高，需要防止受到外部攻击和内部信息数据泄漏，为企业实现安全的内外网信息交互提供（内部网络对于外部网络来说网络协议不可达）数据网络安全解决方案。

        Agate7016硬件采用标准19英寸的2U机箱，满足工业等和能耗平台通信接入的安全防护升级要求，采用模块化、可扩展、低功耗、高度集成、配置灵活，具备双电源接入接口（单电源状态蜂鸣报警），保障设备稳定运行。本产品为工业级一体化终端产品，通过CE、FC的电磁兼容测试。内网侧采用网口和串口支持采集Modbus、DLT645、T188、IEC104、PLC、OPCDA、OPCUA等标准协议，外网侧支持能耗国标、MQTT定制、HTTP定制、远程运维等行业专用协议。系统采用专用隔离设备分隔内端主机系统和外端主机系统，从原理上实现切断所有的TCP连接，包括 UDP、ICMP 等其他各种协议，使各种恶意程序无法通过安全隔离网闸进入内网侧。系统支持设备密钥、工程参数的管理、备份与恢复。产品通过电磁兼容测试和公安部安全测试，适用于为企业工业现场数据实现安全的内外网数据通讯交互。增加了工业现场数据，体现了本数采隔离网关的应用场景。

共享功能

工业数据采集

该功能通过设备参数和通讯点配置，与现场各种PLC、DCS、智能仪表等设备进行数据通讯，将现场各种工业数据通过标准协议采集到内部采集计算机中。

数据单向传输

该功能就采集到的数据通过专用通讯协议单向传输到外部数据服务器中，外部采集服务器根据配置的信息，将采集到的数据整理到内部数据库中。

数据服务

该服务是将采集的数据转换为标准的工业数据服务功能，实现实时性要求高的一种数据共享方式实现。适合工业用硬件和软件的标准，具有容错和自诊断能力。

WEB数据服务

该服务通过将以上的配置信息、采集信息、数据服务信息通过WEB数据服务的形式展现在浏览器中。

功能描述

1， 数据采集支持多协议且可扩展，包括Modbus ASCII、 Modbus RTU、 Modbus TCP/IP、Ethernet/IP、S7、DNP 3.0、IEC60870-5-104、CIP、OPCDA、OPCUA；

2，采用专用的安全隔离交换模块，切断网间TCP/IP直接访问连接，以数据摆渡方式进行数据交换，建立可靠的安全隔离防护体系，隔离装置包含基于ASIC设计的开关物理隔离芯片；

3，外网数据服务支持多协议且可扩展，包括Modbus TCP、OPC UA、OPC DA、MQTT、MQTT定制、HTTP定制、多种云服务通讯等；

4，支持软件、硬件看门狗；

5，支持文件、数据库、数据单通信；每秒网络延时＜1ms；

6，提供 IPV4/IPV6 双栈协议、文件交换、数据库同步；

7，支持通道链路冗余、双机冗余、NTP校时功能；

8，支持吞吐量大于950Mbps，并发数大于5万；

9，支持断线缓存、故障恢复、配置管理、网关监控、日志管理功能；

10，支持点表模版快速生成，支持点表导入导出,支持BS网页与CS客户端维护点表信息，并能查看数据质量；

11，支持安全防护功能：Flood攻击防御、异常报文攻击防御、入侵防御、病毒过滤、文件过滤、关键字过滤；

12，支持白名单的访问控制策略，即非访问控制策略明确允许的访问，默认禁止；

13，支持多点运算功能，支持数据通过条件判断更新点值；

14，历史存储大于180天；

15，支持跟华为工业物联网平台、天翼云、阿里云等物联网平台的对接；

16，采集转发通道数大于50个，转发通道大于5个；

17，具备IPS入侵检测特征库，病毒特征库。

性能参数

满足国家和行业关于安全可靠、国产化的相关要求。

结构规格

≥50000点，“2+1”（双主机+隔离）。

CPU

E2000Q，四核，2.0GHz 主频，2MB二级缓存，基于16nm工艺，功耗TDP≤11W，工作温度范围：-20~60℃。

内存

4GB DDR4-2400最大支持32GB。

存储

64G固态（可支持16G/32G/64G ）。

网口

8路 10M/100M/1000M 自适应，两侧分别配置。

看门狗

支持软件、硬件看门狗。

串口

8路RS485，2路RS232通讯端口（异步分时复用）。

CONSOLE口

内、外侧各一路console接口。

USB接口

内、外侧各两路USB接口。

指示灯

8路串口指示灯，内外各1路电源指示灯。

机械尺寸

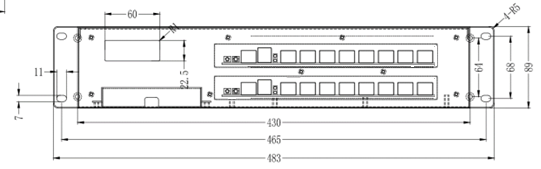

正面图：

侧视图：

顶部图:

背部图:
