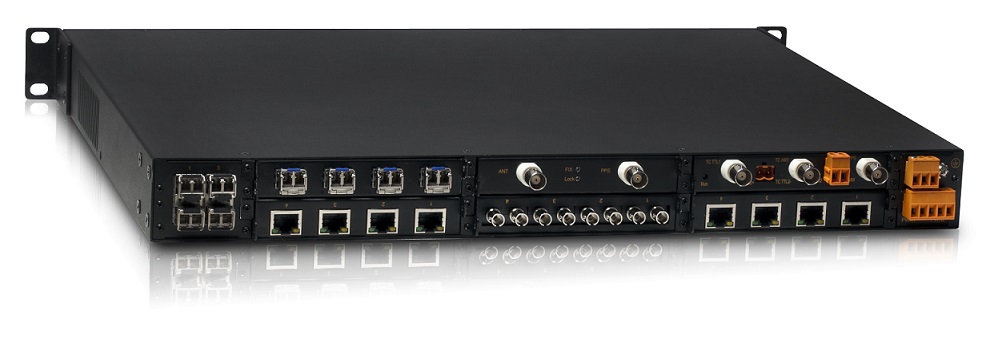

SICOM3028GPT
28端口二/三层网管型机架式模组化交换机
产品简介
SICOM3028GPT是Kyland开发的智能模组化平台，该平台是整合时钟同步、全千兆、二层/三层功能的一体化解决方案，专门针对EMC性能要求严格的工业通信系统需求设计。SICOM3028GPT最大支持28个光电可选千兆接口，满 足IEC61850-3、IEEE1613标准，获得国家电网A类认证证书。 SICOM3028GPT为19英寸1U机架式设备，支持1个1U槽位和6个0.5U槽位，模块现场可更换，使用非常灵活。SICOM3028GPT可提供基于硬件时间戳的IEEE1588v2和同步以太网协议，支持BC、P2P TC、E2E TC时钟模式，达到100ns对时精度，支持Power Profile和Telecom Profile，并能够通过扩展时钟服务器模块，提供主时钟功能；通过扩展HSR/PRP模块，提供零丢包冗余方案。SICOM3028GPT支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性以及VRRP、RIP、OSFP、IGMP、PIM等三层功能，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件。该产品目前已经广泛应用在电力、轨道交通、石油化工及其他对EMC性能有严酷要求的工业通信系统中。
关键特性
灵活的模组化设计,扩展方便,最大支持28个光电可选千兆接口支持DT-Ring,DRP协议族及MSTP,VRRP等多种冗余组网机制支持RIP,OSPF等多种三层路由协议
支持IEEE1588v2,同步精度可达±100ns,支持ITU-T.G.8261/G.8262同步以太网,同步精度可达±50ns可扩展时钟服务器模块、HSR/PRP模块
支持IEC61850 MMS建模管理支持线缆故障检测功能
符合IEC61850-3和IEEE1613
KEMA,CE,FCC,EN50155/50121,UL61010,NEMA-TS2

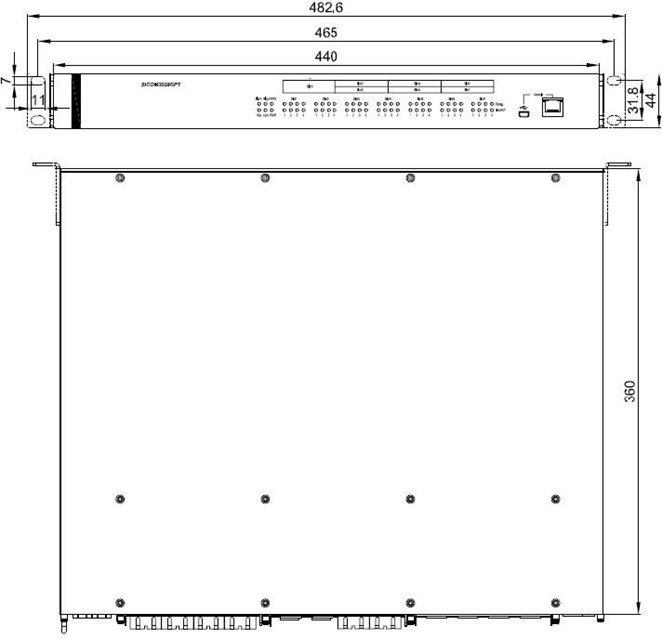

机械尺寸
订购信息
主机推荐型号
| 主机型号 | 型号说明 |
|---|---|
| SICOM3028GPT-L3G-MB-HV-HV | SICOM3028GPT三层28G全千兆主机，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3028GPT-L3F-MB-HV-HV | SICOM3028GPT三层24+4G千兆主机，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3028GPT-L3GT-MB-HV-HV | SICOM3028GPT三层28G全千兆支持时钟同步功能主机，100-240VAC,50/60Hz；110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3028GPT-L3GT-MB-L3-L3 | SICOM3028GPT三层28G全千兆支持时钟同步功能主机，24VDC(18-36VDC)，冗余电源 |
| SICOM3028GPT-L2G-MB-HV-HV | SICOM3028GPT二层28G全千兆主机，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3028GPT-L2F-MB-HV-HV | SICOM3028GPT二层24+4G千兆主机，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3028GPT-L2GT-MB-HV-HV | SICOM3028GPT二层28G全千兆支持时钟同步功能主机，100-240VAC,50/60Hz；110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
以太网交换模块推荐型号
| 型号（Slot1:扩展槽1适用） | 型号说明 |
|---|---|
| SM6.6-4GE-1U | 4×10/100/1000Base-T(X)电口,1U |
| SM6.6-4GX-DDM-1U | 4×1000Base-X, 10/100/1000Base-T(X) SFP接口,支持DDM功能,1U |
| 型号（Slot2-Slot7:扩展槽2-7适用） | 型号说明 |
|---|---|
| SM6.6-4GE-0.5U | 4×10/100/1000Base-T(X)电口,0.5U |
| SM6.6-4GX-DDM-0.5U | 4×1000Base-X,100Base-FX,10/100/1000Base-T(X) SFP接口,支持DDM功能,0.5U |
| SM6.6-4SFP-DDM-0.5U | 4×100Base-X SFP接口,支持DDM功能,0.5U |
| SM6.6-4M-SC05-0.5U | 4×100Base-FX,多模光口,SC接头,多模,1310nm,5km,0.5U |
| SM6.6-4S-SC40-0.5U | 4×100Base-FX,单模光口,SC接头,单模,1310nm,40km,0.5U |
| SM6.6-4T-0.5U | 4×10/100Base-T(X)电口,0.5U |
功能模块推荐型号
| 型号（Slot2-Slot7:扩展槽2-7适用） | 型号说明 |
|---|---|
| SM6.6-HSR/PRP-GX-0.5U | RedBox模块，支持HSR/PRP零丢包冗余功能，2个1000Base-X，100Base-FX SFP接口 |
| SM6.6-TimeServer- ST850-1U-S1 | 时钟服务器模块，1路卫星输入，BNC接口；1路TTL信号输出，BNC接口；1路RS485信号输出，接线端子；1路光信号输入；1路光信号输出；光信号输入/输出为多模ST接口，850nm；1个千兆光电复用以太网接口；1个Console口。支持Web，SNMP。占用上下相邻2个0.5U槽位 |
主机模块适配表
| SICOM3028GPT | ||||||
|---|---|---|---|---|---|---|
| L2GT | L2G | L2F | L3GT | L3G | L3F | |
| SM6.6-4GX-DDM-1U | ● | ● | ||||
| SM6.6-4GE-1U | ● | ● | ||||
| SM6.6-4GX-DDM-0.5U | ||||||
| SM6.6-4GE-0.5U | ||||||
| SM6.6-4M-SC05-0.5U | ● | ● | ||||
| SM6.6-4S-SC40-0.5U | ● | ● | ||||
| SM6.6-4T-0.5U | ● | ● | ||||
| SM6.6-4SFP-DDM-0.5U | ● | ● | ||||
| SM6.6-HSR/PRP-GX-0.5U | ● | ● | ||||
| SM6.6-TimeServer-ST850-1U-S1 | ||||||
选购配件
| 配件 | 配件说明 |
|---|---|
| 千兆SFP模块 | 参考工业级千兆SFP模块选购表 |
| 百兆SFP模块 | 参考工业级百兆SFP模块选购表 |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 1U盲板 | 适用于Slot1，编码：109019127 |
| 0.5U盲板 | 适用于Slot2~Slot7，编码：109019126 |
| USB串口线 | Mini USB to USB，2米，型号：DT-XL-Mini USB-USB-2m |
| RJ45串口线 | RJ45/DB9，2米，编码：111030019 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107010520 |
| 挂耳 | 单个安装挂耳，编码：109999037 |
| 低损耗射频同轴电缆转接器 | BNC母头-TNC母头，型号：DT-ZJQ-BNC-TNC-01 |
| 低损耗射频同轴电缆 | TNC公头-BNC公头，20米，型号：DT-XL-LMR400-TNC-BNC-20m |
| 低损耗射频同轴电缆 | TNC公头-BNC公头，2米，型号：DT-XL-LMR400-TNC-BNC-2m |
| GPS天线 | 5V直流供电，带有1个TNC母头，型号：DT-GPS-ANT-01 |
| 浪涌保护装置 | TNC公头-TNC母头，安装在GPS天线的同轴线缆内，型号：DT-SP-01 |
