中型智能控制器NewPreA5101/A5102
功能简介
NewPre A5101/A5102智能控制器是一款面向高端装备及智能产线市场推出的中型智能控制器，支持在潮湿、盐雾、霉菌、宽温和恶劣电磁干扰的环境下使用，将逻辑控制（PLC）、机器视觉、HMI、数据库及客户应用完美融合在一个控制器硬件上，提供开放的二次开发接口，助力用户方便快速地设计出低成本、安全可靠的工业控制解决方案。
软件功能
集成显、视、控及客户应用

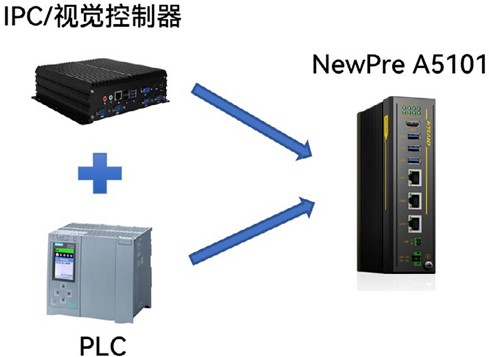

客户应用集成到一台控制器，简化系统结构，降低用户成本

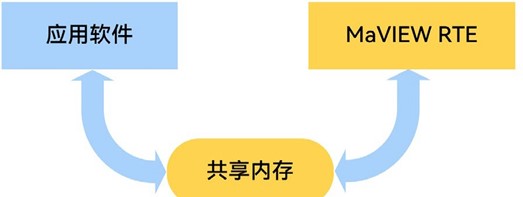

NewPre A5101/A5102共享内存功能提供标准化API，各应用软件间，非实时应用软件与PLC之间可以实现数据延时小于5ms数据通讯，大幅提高生产节拍。
共享内存、高效交互

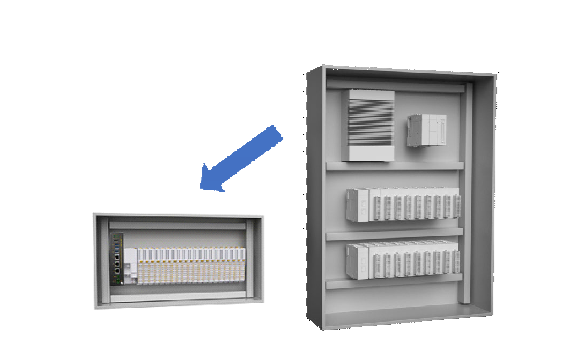

从传统工控机+PLC的方案，减少到一台控制器，大幅降低柜内使用面积
紧凑型设计，尺寸大小A5101：47x172x122mm；A5102：47x134x116mm；
极致体积
- 本体可集成2路机器视觉
- 支持AI视觉，可完成复杂缺陷检测（A5101）
- 支持2D视觉传统检测、识别、引导和测量功能
- 可实现计数包装、贴合、SCARA、DELTA机械手配合使用

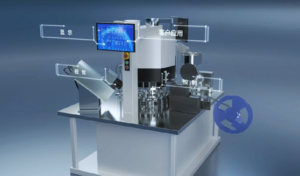

机器视觉 + 控制 一体化应用
产品规格
| 型号 | A5101 | A5102 | |
|---|---|---|---|
| 硬件 | 处理器 | Intel®Celeron®J6412 | Intel® Celeron® J6412 |
| 内存 | 8GB | 8GB | |
| 存储 | 256GB | 256GB | |
| 网络接口 | LAN × 3（RJ45） | LAN x 3 (RJ45) | |
| ATB/串口 | AUTBUS × 1 | RS485 × 1，RS232/485 × 1（拨码开关切换） | |
| USB | USB3.0 × 3 | USB3.0 × 3 | |
| 显示接口 | HDMI × 1 | HDMI × 1 | |
| 功能输入输出 | ON × 1，RL × 1 | ON x 1，RL x 1 | |
| 指示灯 | LED × 8（PWR，ATB，HPD，USR，HDD，POK，RUN，ERR） | LED x 4 (PWR, RUN, HDD, USER) | |
| 掉电保持空间 | 256Kb（开发中） | 256Kb | |
| 电源 | 输入电压 | 24V DC（±10%）（过压、过流以及防反接保护） | 24V DC (±10%) ( 过压、过流以及防反接保护) |
机械尺寸
| 型号 | A5101 | A5102 | |
|---|---|---|---|
| 机械 | 外购尺寸 | 47 × 172 × 122mm（W × H × D） | 47 × 134 × 116mm（W × H × D） |
| 整机重量 | 1.2kg | ＜ 1kg | |
| 散热方式 | 自然冷却，无风扇 | 自然冷却，无风扇 | |
| 安装方式 | 导轨式 / 壁挂式 | 导轨式 / 壁挂式 | |
| 环境 | 工作温度 | -20℃ ~ 60℃ | -10℃ ~ 55℃ |
| 存储温度 | -40℃ ~ 80℃ | -40℃～ 80℃ | |
| 相对湿度 | 10% ~ 95%RH 无凝露 | 10% ～ 95%RH 无凝露 | |
| 海拔 | ≤2000m | ≤2000m | |
| 认证 | 防护等级 | IP40 | IP20 |
| EMC | 工业四级 | 三级 A 防护 | |
| 冲击 | 符合 IEC60068-2-27 标准 | 符合 IEC60068-2-27 标准 | |
| 震动 | 符合 IEC60068-2-6 标准 | 符合 IEC60068-2-6 标准 |
订购信息
| 产品型号 | 规格 |
|---|---|
| A5101-3190 | 处理器J6412、内存8G、固态硬盘256G、1路AUTBUS、Intewell操作系统、MaVIEW®智能控制工具软件平台、Windows桌面 |
| A5101-3490 | 处理器J6412、内存8G、固态硬盘256G、1路AUTBUS、Intewell操作系统、MaVIEW®智能控制工具软件平台、无桌面 |
| A5102-3104 | 处理器J6412、内存 8G、固态硬盘 256G、2路串口、Intewell操作系统、MaVIEW®智能控制工具软件平台、Windows桌面 |
| A5102-3404 | 处理器J6412、内存 8G、固态硬盘 256G、2路串口、Intewell操作系统、MaVIEW®智能控制工具软件平台、无桌面 |
