边缘通用智能AI控制器NewPre 310X
功能简介
高可靠工业设计
- 专属设计散热型材、采用优质导热材料，无风扇设计， 保证 -40~60℃的工业宽温设计
- 符合 EMC 标准，IP40 防护等级，满足严苛工业应用场 景要求
强大可扩展系统
- 搭载 Intel 高性能八代 / 九代酷睿处理器，可支持至强 E 系列处理器
- 支持大算力独立显卡，最大支持 300W，最大支持显卡 长 240mm，可兼容市面绝大多数低、中、高档显卡
- 丰富 IO 接口： 4 x 100/1000BASE-T(X),RJ45，HDMI，VGA， DP，8 x USB3.0， 2xRS232，2 x RS232/485/422，2xCAN，8 x DI,8 x DO
- 提供 PCIe x16、PCIe x1 扩展插槽，支持 4G/5G/WIFI 扩展， 满足多种连接要求
工业控制
- 预装图形化控制开发平台 MaVIEW，支持 IEC61131-3， 支持 C++、Python
- 强实时保障，支持运动控制，支持 CANopen, Modbus RTU, Modbus TCP, EtherCAT, EtherNet/IP, Profinet, AUTBUS, 支持自定义的串口 /CAN/TCP 协议，OPC UA、 MQTT 等常用工业通信协议
视频监控
- 支持接入符合 ONVIF、RTSP 协议及众多主流厂商的网络 摄像机，可接入 64 x 高清网络视频
- 通过 NVR 软件，支持 4 x 4k 高清网络视频的预览、存储 与回放；支持 4K/8K 高清分辨率输出
视觉分析
- 支持最大 12 x 工业 GigE Vision 视频
- 支持视觉分析与控制业务深度融合，机器视觉算法作为 一个标准功能库与控制开发平台统一，有效确保数据通讯 实时性和稳定性
边缘计算
- 支持数据采集、数据存储、模型分析等大数据处理， 兼 容基于 Windows / Linux 的第三方应用，支持边缘微云， 边云协同
产品规格
| NewPre3101 | NewPre3102 | ||
|---|---|---|---|
| 主系统 | CPU | Intel Core ™八 / 九代 or 插座式（LGA1151） | |
| 内存 | 双插槽设计，最高支持 64GB DDR4 | ||
| 存储 | 提供 1 个 mSATA SSD 固态硬盘 提供 1 个 SATA 2.5 英寸可抽取式硬盘盒扩展 提供 1 个 M.2（NVMe）硬盘扩展 |
||
| 板载 GPU | 标配板载 Intel® UHD Graphics 630 | ||
| 接口 | 网络接口 | 4 x 100/1000BASE-T(X)，RJ45，支持 PCIe 模块扩展 | |
| USB | 8 x USB3.0，支持 PCIe 模块扩展 | ||
| 串口 | 4 x DB9，（2 x RS-232，2 x RS232/485/422），隔离 , 支持 PCIe 模块扩展 | ||
| CAN（选配） | 2 CAN, 支持 PCIe 模块扩展 | ||
| I/O（选配） | 8 x DI、8 x DO，隔离，24V NPN/PNP 输入，NPN 输出 | ||
| 显示接口 | 板载 1 x HDMI，1 x VGA，1 x mini DP | ||
| 音频接口 | 1 x Mic in，1 x Line out | ||
| 扩展槽 | 1 个 mini PCIE 插 槽， 支 持 4G/WIFI/ mSATA 1 个 M.2 插槽，支持 5G 1 个 M.2 插槽，支持 NVME/SATA 硬盘 | 1 个 mini PCIE 插槽，支持 4G/WIFI/mSATA 1 个 M.2 插槽，支持 5G 1 个 M.2 插槽，支持 NVME/SATA 1 个 PCIe x16 插槽 ，1 个 PCIe x4 插槽 |
|
| GPU 扩展 | 显卡 | 无 | 最大长度 240mm 支持最高 300W 显卡 |
| 电源 | 输入电压 | 12VDC | |
| 接入端子 | 4 芯 5.08mm 间距插入式端子 | ||
| 功耗 | 主机功耗 <80W，显卡独立供电 | ||
| 机械结构 | 外壳 | 金属 | |
| 散热方式 | 自然冷却 , 无风扇 | 主机无风扇，显卡风扇散热 | |
| 防护等级 | IP40（主机） | ||
| 尺寸 mm | 220x85x250（W x H x D） | 220x185x320（W x H x D） | |
| 整机重量 | 5.7Kg | 9.5Kg | |
| 安装方式 | 平面固定安装，壁挂式安装 | ||
| 环境 | 工作温度 | -40~60℃（主机） | |
| 存储温度 | -40~85℃ | ||
| 湿度 | 5 ～ 95% 无凝露 | ||
| 行业标准 | EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
||
| 机械 | IEC60068-2-6( 振动 ) IEC60068-2-27( 冲击 ) IEC60068-2-32( 自由跌落 ) | ||
主机选型说明
| 主机典型型号 | 说明 |
|---|---|
| NewPre3101-I7-9700-M5D3W0-0404A | I7-9700 处理器，32GB 内存，1TB 硬盘 |
| NewPre3101-I7-9700-M5D3W5-0404A | I7-9700 处理器，32GB 内存，1TB 硬盘，支持 5G |
| NewPre3102-I7-9700-M5D3W0-0404A | I7-9700 处理器，32GB 内存，1TB 硬盘，支持显卡扩展 |
| NewPre3101-I7-8700T-M5D3W0-0404A | I7-8700T 处理器，32GB 内存，1TB 硬盘 |
| NewPre3101-I7-8700T-M5D3W5-0404A | I7-8700T 处理器，32GB 内存，1TB 硬盘，支持 5G |
| NewPre3102-I7-8700T-M5D3W0-0404A | I7-8700T 处理器，32GB 内存，1TB 硬盘，支持显卡扩展 |
| 槽 1 可选模块 | |
|---|---|
| NM-GTX1050Ti | GPU 扩展卡，GTX1050Ti，PCIe x16 |
| NM-RTX3080 | GPU 扩展卡，RTX 3080，PCIe x16 |
| NM-GTX1660S | GPU 扩展卡，GTX1660super，PCIe x16 |
| NM-GTX1660 | GPU 扩展卡，GTX1660，PCIe x16 |
| NM-RTX3060 | GPU 扩展卡，RTX 3060，PCIe x16 |
| 槽 2~5 可选模块 | |
|---|---|
| NM-4ETH | 以太网扩展卡，4 x 100/1000BASE-T(X)， RJ45，PCIe x1 |
机械尺寸
3101机械尺寸图

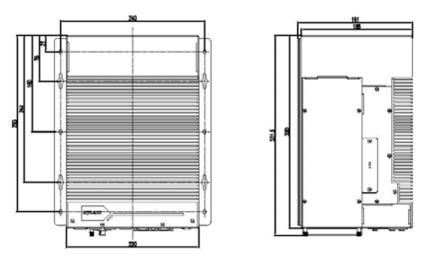

3102机械尺寸图
